重叠折线图

概要：在这篇记录中，我们将学习竖向共用x轴和横向共用y轴这两种折线图的实现思路。

基础知识

图表布局和类型

ECharts 中grid 组件用于指定图表的网格（布局），而 xAxis 和 yAxis 是与 grid 相关联的，它们定义了图表的坐标轴。通过 gridIndex 属性，xAxis 和 yAxis 可以与特定的 grid 相关联，从而在同一个图表实例中创建多个坐标系。

series，它确实是用来决定图形的展示方式（如折线图、柱状图、饼图等），以及展示的数据内容。series 通过指定 xAxisIndex 和 yAxisIndex 来关联特定的 xAxis 和 yAxis。这样，即使你有多个 grid，你也可以通过指定系列与哪个 xAxis 和 yAxis 相关联，来控制该系列应显示在哪个网格中。总结：

• Grid：定义了图表的布局和边框，你可以在一个 ECharts 实例中设置多个 grid。
• xAxis 和 yAxis：定义了坐标轴，通过 gridIndex 可以关联到特定的 grid。
• Series：定义了图表的数据和图形类型（如柱状、折线等），通过 xAxisIndex 和 yAxisIndex 与特定的坐标轴关联，从而确定其在布局中的位置。

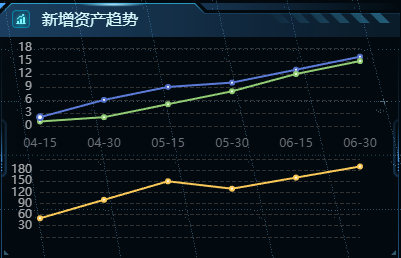

竖向共用x轴

实现思路是先用grid对两组x轴y轴进行布局，然后隐藏掉下面一组的x轴坐标和标签，调整上面一组的x轴标签的距离即可：

const option = {
  tooltip: {
    trigger: "axis",
  },
  legend: {
    show: false,
  },
  grid: [
    {
      // Top grid
      top: "5%",
      left: "10%",
      right: "10%",
      height: "35%",
    },
    {
      // 底部折线图的grid
      left: "10%",
      right: "10%",
      top: "55%",
      height: "35%",
    },
  ],
  xAxis: [
    {
      // Top X Axis
      type: "category",
      boundaryGap: false,
      axisTick: {
        show: false, // 取消刻度线显示
      },
      axisLabel: {
        show: true, // 显示底部的名称
        margin: 12, // 标签与轴线的距离
      },
      axisLine: {
        show: false,
      },
      data: ["04-15", "04-30", "05-15", "05-30", "06-15", "06-30"],
      gridIndex: 0,
      axisPointer: {
        show: true,
      },
    },
    {
      // Bottom X Axis
      type: "category",
      show: false,
      boundaryGap: false,
      data: ["04-15", "04-30", "05-15", "05-30", "06-15", "06-30"],
      gridIndex: 1,
      axisPointer: {
        show: true,
      },
    },
  ],
  yAxis: [
    {
      // Top Y Axis
      type: "value",
      gridIndex: 0,
      splitLine: {
        show: true, // 显示网格的分隔线
        lineStyle: {
          type: "dashed", // 虚线样式
          color: "#333", // 线的颜色
        },
      },
      axisLabel: {
        color: "#cecdcfcc",
      },
    },
    {
      // Bottom Y Axis
      type: "value",
      gridIndex: 1,
      splitLine: {
        show: true, // 显示网格的分隔线
        lineStyle: {
          type: "dashed", // 虚线样式
          color: "#333", // 线的颜色
        },
      },
      axisLabel: {
        color: "#cecdcfcc",
      },
    },
  ],
  series: [
    {
      // Series for General Assets
      name: "一般资产",
      type: "line",
      xAxisIndex: 0,
      yAxisIndex: 0,
      data: [2, 6, 9, 10, 13, 16],
    },
    {
      // Series for Important Assets
      name: "重要资产",
      type: "line",
      xAxisIndex: 0,
      yAxisIndex: 0,
      data: [1, 2, 5, 8, 12, 15],
    },
    {
      // Series for Core Assets
      name: "核心资产",
      type: "line",
      xAxisIndex: 1,
      yAxisIndex: 1,
      data: [50, 100, 150, 130, 160, 190],
    },
  ],
};

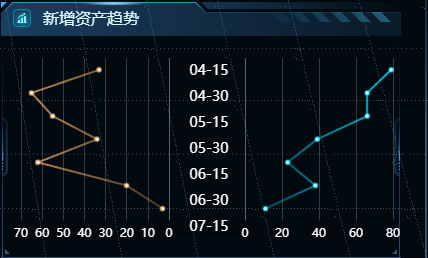

横向共用y轴

这个的实现思路和上面一个略有不同，这次额外加了个grid和y轴，用这个新加的y轴作为左右两个折线图的共用y轴：

const option = {
  baseOption: {
    timeline: {
      show: false,
      top: 0,
      data: [],
    },
    label: {
      show: false,
    },
    tooltip: {
      trigger: "item",
      backgroundColor: "rgba(1, 13, 19, 0.5)",
      textStyle: {
        color: "rgba(255, 255, 255, 1)",
      },
    },
    grid: [
      {
        left: "5%",
        top: "10%",
        bottom: "8%",
        containLabel: true,
        width: "37%",
      },
      {
        left: "54%",
        top: "10%",
        bottom: "8%",
        width: "0%",
      },
      {
        right: "2%",
        top: "10%",
        bottom: "8%",
        containLabel: true,
        width: "37%",
      },
    ],
    xAxis: [
      {
        type: "value",
        inverse: true,
        axisLine: {
          show: false,
        },
        axisTick: {
          show: false,
        },
        position: "bottom",
        axisLabel: {
          show: true,
          color: textColor,
        },
        splitLine: {
          show: true,
          lineStyle: {
            color: lineColor,
          },
        },
      },
      {
        gridIndex: 1,
        show: false,
      },
      {
        gridIndex: 2,
        axisLine: {
          show: false,
        },
        axisTick: {
          show: false,
        },
        position: "bottom",
        axisLabel: {
          show: true,
          color: textColor,
        },
        splitLine: {
          show: true,
          lineStyle: {
            color: lineColor,
          },
        },
      },
    ],
    yAxis: [
      {
        type: "category",
        // inverse: true,
        position: "right",
        axisLine: {
          show: true,
          lineStyle: {
            color: lineColor,
          },
        },

        axisTick: {
          show: false,
        },
        axisLabel: {
          show: false,
        },
        data: xData,
      },
      {
        gridIndex: 1,
        type: "category",
        inverse: true,
        position: "left",
        axisLine: {
          show: false,
        },
        axisTick: {
          show: false,
        },
        axisLabel: {
          show: true,
          padding: [30, 0, 0, 0],
          textStyle: {
            color: "#ffffff",
            fontSize: 14,
          },
          align: "center",
        },
        data: xData.map(function (value) {
          return {
            value: value,
            textStyle: {
              align: "center",
            },
          };
        }),
      },
      {
        gridIndex: 2,
        type: "category",
        // inverse: true,
        position: "left",
        axisLine: {
          show: true,
          lineStyle: {
            color: lineColor,
          },
        },
        axisTick: {
          show: false,
        },
        axisLabel: {
          show: false,
        },
        data: xData,
      },
    ],
    series: [
      {
        name: "2018",
        type: "line",
        barWidth: 25,
        stack: "1",
        itemStyle: {
          normal: {
            color: new echarts.graphic.LinearGradient(0, 0, 1, 0, [
              {
                offset: 0,
                color: colors[0].start,
              },
              {
                offset: 1,
                color: colors[0].end,
              },
            ]),
          },
        },
        data: lastYearData,
        animationEasing: "elasticOut",
      },
      {
        name: "2018",
        type: "line",
        stack: "2",
        barWidth: 25,
        xAxisIndex: 2,
        yAxisIndex: 2,
        itemStyle: {
          normal: {
            color: new echarts.graphic.LinearGradient(0, 0, 1, 0, [
              {
                offset: 0,
                color: colors[1].start,
              },
              {
                offset: 1,
                color: colors[1].end,
              },
            ]),
          },
        },
        data: thisYearData,
        animationEasing: "elasticOut",
      },
    ],
  },
};
